2026.10.06
見るだけじゃない？聴いてわかる屋内カメラ！『AHDﾏｲｸ内蔵ﾃﾞｲﾅｲﾄｶﾌﾟｾﾙｶﾒﾗ VCC-IR850AH-M』

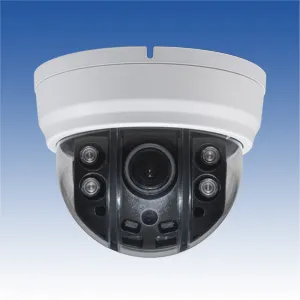

VCC-IR850AH-M
屋内向けの高精細デイナイトカメラに、集音マイクを内蔵。
映像と音声の両方で状況を正確に把握できます。
0ルクスの暗闇でも赤外線35m対応でしっかり撮影。
既存レコーダーにも接続可能で、設置後の角度調整も簡単です。
概要
集音マイク内蔵により映像と音声で、正確な状況把握が可能!
特徴
●2メガピクセル高感度CMOSセンサーを搭載
2メガピクセル1/2.8型高感度CMOSセンサーを採用し、
解像度1920×1080の高精細かつ高感度の映像表示を実現。
●同軸ケーブルでフルHD映像を伝送
制御信号と映像信号を同軸ケーブルで伝送。
遅延の無いフルHDの映像をモニタリング可能。
・ケーブル種類 : 5C-2V・5C-FB ・推奨配線距離 : 300mまで(500mまで)
・ケーブル種類 : 3C-2V ・推奨配線距離 : 200mまで(300mまで)
※最大配線距離は、配線距離を保証するものではありません。
使用する同軸ケーブル･コネクタおよび、設置環境などにより、配線距離が短くなる場合がありますので、
ご注意ください。
●集音マイク内蔵
無指向性集音マイクを内蔵しており、RCA端子より音声出力(不平衡)可能。
・ケーブル種類 : 2芯シールド線(芯線0.9mm以上)
・推奨配線距離(最大) : 20m(100m)
※長距離配線するとノイズの影響を受けやすく音量・音質の低下が発生する可能性があります。
●DC12V電源駆動
DC12V(DC10.5V～15V)電源で駆動。
●4.4倍のメガピクセルバリフォーカルレンズを搭載
4.4倍メガピクセルバリフォーカルを搭載。(広角f=2.7mm～標準12mm)
監視場所にあわせてきめ細かい画角調整が可能。(水平画角113°～32°、垂直画角59°～18°)
※装着レンズの垂直画角、水平画角はモニターのオーバースキャン率など、
モニターの仕様により多少異なる場合があります。
●AHD・アナログ映像信号を同時出力可能
AHD映像信号に加えて、アナログ映像信号を同時に出力が可能。
AHD用レコーダーだけでなく、既存のアナログ用レコーダーにも使用可能。
●赤外線照明のまわり込みを低減
新型ドームカバーの採用により、赤外線照明のまわり込みによって白くなるのを低減し、クリアな暗視映像を実現。
●0ルクスの暗闇でも鮮明な画像を実現
ハイパワー赤外線LED採用により、暗視映像の明るさ・照射範囲が大幅に向上。(最大赤外線照射距離:35m)
仕様
| 品名 | ＡＨＤマイク内蔵デイナイトカプセルカメラ |
| 品番 | ＶＣＣ－ＩＲ８５０ＡＨ－Ｍ |
| 撮像素子 | １／２．８型 ＳＯＮＹ ２メガピクセル ＳＴＡＲＶＩＳ プログレッシブスキャン Ｃ－ＭＯＳセンサー |
| 画素数 | 総画素数 ：１９４５（Ｈ）×１１０９（Ｖ） （約２１６万画素） 有効画素数：１９４５（Ｈ）×１０９７（Ｖ） （約２１３万画素） |
| 解像度 | １９２０×１０８０ |
| フレームレート | フルＨＤ（１０８０ｐ）：３０ｆｐｓ |
| 映像出力（ＡＨＤ） | ＡＨＤ（ＢＮＣコネクタ） |
| 映像出力（アナログ） | ＶＢＳ１．０Ｖ（ｐ-ｐ）７５Ω（ＢＮＣコネクタ） |
| 調整用アナログ映像出力 | ＶＢＳ１．０Ｖ（ｐ-ｐ）７５Ω（２Ｐコネクタ） |
| 装着レンズ | デイナイト型メガピクセルオートアイリスレンズ 広角ｆ＝２．７ｍｍ、Ｆ：１．３ 水平：１１３° 垂直：５９° 標準ｆ＝ １２ｍｍ、Ｆ：２．３ 水平： ３２° 垂直：１８° ※１ |
| 推奨照度 | ５ｌｘ（カラーモード Ｆ：１．３） ※２ |
| 最低被写体照度 | ０．３ ｌｘ（カラーモード、Ｆ：１．３、電子感度ＵＰ：オフ、出荷時設定） ０．１５ｌｘ（カラーモード、Ｆ：１．３、電子感度ＵＰ：２倍） ０．０１ｌｘ（カラーモード、Ｆ：１．３、電子感度ＵＰ：３２倍） ０ ｌｘ（白黒モード、 Ｆ：１．３、赤外線照明点灯時） ※２ |
| シャッタースピード | オート、１／３０～１／５０，０００秒 切替 |
| フリッカーレス | あり（ＦＬＫ） |
| オートゲインコントロール | あり（レベル調整可） |
| デジタルスローシャッター(電子感度UP) | オフ／２／４／８／１６／３２倍 切替 |
| ホワイトバランス | オート／ＡＷＣ－ＳＥＴ（プッシュロック）／マニュアル 切替 |
| 逆光補正 | オフ／ＷＤＲ／バックライト補正／ハイライト補正 切替 |
| デジタルノイズ除去 | オフ／低／中／高 切替 |
| デイナイト機能 | オート／カラー固定／白黒固定 切替 |
| 赤外線照明 | 高輝度ＬＥＤ、自動（最大照射距離：３５ｍ） ※３ |
| ハレーション低減 | あり（ＩＲ ＳＭＡＲＴ機能搭載） オフ／オン 切替 |
| 反転・回転 | オフ／水平反転／垂直反転／１８０度回転 切替 |
| シャープネス機能 | あり（レベル調整可） |
| ＡＣＥ機能 | オフ／低／中／高 切替 |
| ＡＣＥ ＢＷ機能 | オフ／低／中／高 切替 |
| 曇り除去機能 | オフ／オン 切替 |
| モーション検知 | オフ／オン 切替 ４エリア |
| プライバシーマスキング | オフ／オン 切替 １６エリア |
| 画素欠陥補正機能 | 自動 |
| 通信方式 | 同軸重畳制御方式（Ｐｅｌｃｏ－Ｃ） |
| 設定方式 | ＯＳＤ方式 日本語対応 |
| 内蔵マイクロホン | 無指向性エレクトレットマイクロホン |
| 音声出力 | ＲＣＡ |
| 電源電圧 | ＤＣ１２Ｖ （ＤＣ１０．５～１５Ｖ） 極性なし |
| 消費電流 | ズーム／フォーカス停止時： ４５０ｍＡ ズーム／フォーカス動作時：最大６５０ｍＡ （ＤＣ１２Ｖ入力時） |
| 使用可能周囲温度 | －１０℃～＋５０℃ (結露なきこと) |
| 設置場所 | 屋内 |
| フォーカス調整 | 自動フォーカス調整対応 |
| 画角調整 | 電動ズーム |
| 取付方法 | 天井設置／壁面設置 対応 |
| カメラヘッド | ３軸可動対応、水平：３２０°、垂直：１５～９０°、傾き：±４５° ※４ |
| 外形寸法 | φ１３６×Ｈ１０７ｍｍ |
| 質量 | 約４５０ｇ |
| 外観（本体） | 材質：樹脂 外観色：ホワイト |
| 外観（カバー） | 材質：樹脂 構造：スプリット構造（ＬＥＤ照明回り込み防止） |
| 付属品 | 取扱説明書（保証書付き） １冊、電源接続コード 1本、 調整用モニター出力ケーブル １本、カメラ固定ネジ ３本、 樹脂アンカー ３本、カバー取り外し工具 1個、位置合わせシート １枚 |
※１：装着レンズの垂直画角、水平画角はモニターのオーバースキャン率など、モニターの仕様
により多少異なる場合があります。
※２：フリッカーレス時は推奨照度と最低被写体照度が約２倍となります。
※３：赤外線照射距離は設置場所により多少異なる場合があります。
※４：各監視方向の角度調整範囲（水平：３２０°垂直：１５～９０°傾き：±４５°）
には、約５°程度の誤差があります。
