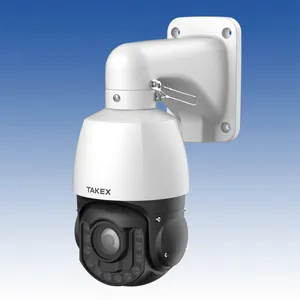

真っ暗な広大な敷地も、1台でくまなく監視可能なPTZカメラ！『10倍IR-PTZ AHDカメラ PTZ-IR5010AH』
PTZ-IR5010AH
照明のない真っ暗な現場でも、赤外線100m対応でくっきり撮影。
資材置き場・駐車場・太陽光発電所・農地・建設現場など、
夜間無人になりやすい広い屋外拠点の監視や盗難・侵入対策に最適です。
概要
赤外線照射距離 最大100m
光学10倍ズームレンズを搭載した5メガPTZカメラ!
特徴
●5メガピクセル高感度センサーを搭載
5メガピクセル1/2.8 STARVIS2を採用し、解像度2592×1944の高精細な画像表示を実現。
●同軸ケーブルで長距離伝送を実現
制御信号と映像信号を同軸ケーブルで伝送。遅延の無い映像をモニタリング可能。
ケーブル種類 : 5C-2V・5C-FB、推奨配線距離(最大) : 300mまで(500mまで)
ケーブル種類 : 3C-2V、 推奨配線距離(最大) : 200mまで(300mまで)
※上記は配線距離を保証するものではありません。
使用するケーブル･コネクタなどの条件により、配線距離が短くなる場合がありますので、ご注意ください。
●2種類の給電方法に対応
1. AC100V(付属ACアダプターを使用)〈推奨〉
2. DC12V (1.5A)
●解像度を切替可能
ディップスイッチで映像信号を4メガAHD・2メガAHDに切り替えが可能。
●光学10倍ズームレンズを搭載
オートフォーカス機能内蔵の光学10倍ズームレンズ(f=4.8～48mm)の搭載により、
細部まで鮮明な画像が得られます。
さらに、デジタル10倍ズームとの併用により、最大320倍までのズームが可能です。
●Oルクスの暗闇でも鮮明な画像を実現
赤外線照明が近距離用～遠距離用と自動切替し、明るさの最適化とハレーションを低減。
(赤外線最大照射距離:100m)
●多彩な監視モード
5種類の自動動作モードを搭載し、カメラ1台で広範囲を撮影可能。
1. ツアー… 登録したプリセットポジションを順番に切り替えて監視
2. スキャン… 指定した2つの地点を自動往復して監視
3. パターン… 手動のパン・チルト動作を記録し、記録した動作で監視
4. オートパン… 指定した画角で、水平方向に回転動作を繰り返して監視
5. オートシーケンス… プリセット番号の昇順で、プリセットポジションを順次動作で監視
●同軸重畳制御(UTC)機能
同軸重畳制御機能により、弊社製A H Dレコーダーと同軸ケーブルを接続するだけで、
レコーダー側からカメラのPT Z制御やOSD設定が可能。
●ヒーター機能
ヒーターを内蔵しています。(-20℃～+50℃に対応)
仕様
| 品名 | １０倍ＩＲ－ＰＴＺ ＡＨＤカメラ |
| 品番 | ＰＴＺ－ＩＲ５０１０ＡＨ |
| 撮像素子 | １／２．８型 ＳＯＮＹ ５メガピクセル ＳＴＡＲＶＩＳ２ プログレッシブスキャン Ｃ－ＭＯＳセンサー |
| 画素数 | 総画素数 ：２６０８（Ｈ）×１９８４（Ｖ） （約５１７万画素） 有効画素数：２６０８（Ｈ）×１９６４（Ｖ） （約５１２万画素） |
| 解像度／フレームレート | １９２０×１０８０（１０８０ｐ、１６：９、フルＨＤ）、３０ｆｐｓ ２５６０×１４４０（１４４０ｐ、１６：９、ＱＨＤ）、３０ｆｐｓ（出荷時設定） ２５９２×１９４４（１９４４ｐ、４：３）、２０ｆｐｓ |
| 映像出力（ＡＨＤ） | ＡＨＤ３．０／ＡＨＤ２．０ １．０Ｖ（ｐ-ｐ）７５Ω |
| 映像出力（アナログ） | ＶＢＳ１．０Ｖ（ｐ-ｐ）７５Ω（ＢＮＣコネクタ） |
| 装着レンズ | 光学１０倍ズームレンズ (１４４０／１０８０ｐ)広角ｆ＝４．８ｍｍ 、Ｆ：１．７ 水平：５７° 垂直：３３° 標準ｆ＝４８ｍｍ、 Ｆ：３．１ 水平：７．０° 垂直：４．０° (１９４４ｐ) 広角ｆ＝４．８ｍｍ、 Ｆ：１．７ 水平：５８° 垂直：４４° 標準ｆ＝４８ｍｍ、 Ｆ：３．１ 水平：７．１° 垂直：５．４° ※１ |
| 推奨照度 | カラーモード５ｌｘ Ｆ：１.７ ※２ |
| 最低被写体照度 | ０．０５ｌｘ（カラーモード、Ｆ：１.７、電子感度ＵＰ＝オフ、出荷時設定） ０ｌｘ （白黒モード、 Ｆ：１.７、赤外線照明点灯時） ※２ |
| シャッタースピード | １／３０～１／３０，０００秒 |
| フリッカーレス | オート／オン／オフ 切替 |
| ゲインコントロール | レベル調整可 |
| 電子感度アップ | オフ／２倍／４倍 切替 |
| ホワイトバランス | オート／ワンプッシュ／マニュアル／屋内／屋外 切替 |
| 逆光補正 | オフ／ＢＬＣ／ＷＤＲ 切替 |
| ハイライトコントロール | オン／オフ 切替 |
| ノイズリダクション | オフ／低／中／高 切替 |
| デイナイト機能 | オート／カラー固定／白黒固定 切替 |
| 赤外線照明 | 高輝度ＬＥＤ、自動（最大照射距離：１００ｍ） ※３ |
| 照明照射角自動切替 | ズーム１～１０倍に連動し、赤外照明が近・中・遠距離用照射角に自動切替 |
| ハレーション低減 | ＡＮＴＩ－ＳＡＴ（レベル調整可） |
| 揺れ低減機能（ＤＩＳ） | オン／オフ 切替 |
| プライバシーマスク | 最大８ヶ所設定可能 |
| モーション検知 | オン／オフ 切替 |
| フォーカス調整 | オート／ワンプッシュ／マニュアル 切替 |
| デジタルズーム | ２～３２倍（光学ズームとの組み合わせで最大３２０倍） |
| 可動範囲 | 水平：３６０°（エンドレス） 垂直：－１０°～１９０° |
| 動作速度 | プリセット動作：２５０°／秒 マニュアル操作：０．１～１２０°／秒 |
| プリセットポジション | 最大１２０ポジション可能 |
| オートモード | ツアー／スキャン／パターン／オートパン／シーケンス |
| 通信方式 | ＲＳ－４８５（ＰＥＬＣＯ－Ｄ）、Ｐｅｌｃｏ－Ｃ |
| アラーム入力 | ａ接点 ４系統 |
| 電源電圧 | ＤＣ１２Ｖ±１０％ （専用ＡＣアダプター付属） |
| 消費電流／電力 | ＤＣ１２Ｖ：１．５Ａ（専用ＡＣアダプター使用時） |
| 使用可能周囲温度 | －２０℃～＋５０℃（結露・氷結なきこと） |
| 防塵・防水性 | ＩＥＣ規格 ＩＰ６６準拠 |
| 設置場所 | 屋内／屋外 |
| 取付方法 | 壁面設置 |
| ヒーター | 動作温度＝ ５℃以下 停止温度＝ １５℃以上 |
| ファン | あり |
| 外形寸法 | 約φ１３６×Ｈ３１３×Ｗ２４９ｍｍ （壁面ブラケット装着時） |
| 質量 | 約２,８００ｇ（壁面ブラケット装着時） |
| 付属品 | 取扱説明書（保証書付）１冊、ＡＣアダプター１個、ＡＣケーブル１本 Ｌ型六角レンチ（２ｍｍ）１本、自己融着テープ２個、位置合わせシート1枚 壁面ブラケット１個、壁面ブラケット固定ネジ４本、樹脂アンカー ４本、 乾燥剤１個 |
※１：装着レンズの垂直画角、水平画角はモニターのオーバースキャン率など、モニターの仕様
により多少異なる場合があります。
※２：フリッカーレス時は推奨照度と最低被写体照度が約２倍となります。
※３：赤外線照射距離は設置場所により多少異なる場合があります。
