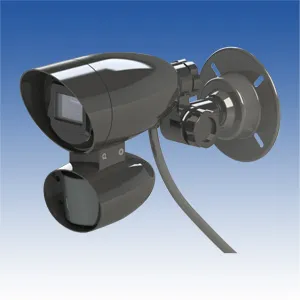

火災になる前の炎をキャッチする高感度炎センサー！『炎・人感センサー FP-5500』
炎に含まれる紫外線のセンサーに加えて、人体を検出するセンサーを一体型にしました。
この2種類のセンサーを用途に応じて「AND動作」、「個別動作」の２つの動作モードが選択できます。
防雨構造により、屋内での使用も可能となっております。
概要
炎センサーと人感センサーを一体化!
炎と人のAND検知で、屋外でも信頼性の高い放火監視が可能!
特徴
●炎と人体の検知がこの1台で可能に!
炎に含まれる紫外線を検知する炎センサーと人体から放出される遠赤外線(≒体温)を検知する
パッシブインフラレッド式人感センサーを一体化した屋外用炎センサーです。
「紫外線(炎)」と「遠赤外線(人体)」のAND検知により、様々な紫外線源が存在する屋外で
信頼性の高い放火監視が可能です。
●用途に応じて2つの動作モードが選択できます
動作モードは【AND動作】と【個別動作】の設定ができます。
また、検知出力は2出力装備しています。(検知出力①、検知出力②)
【AND動作】
炎と人体の双方を検知した場合に出力するモードです。
炎もしくは人体のどちらかを検知したのち、設定したAND確定時間内(10秒/60秒/10分)に
もう一方を検知すると出力します。
また、設定した時間(30秒/60秒)、連続して炎のみを検知した場合でも出力します。
●動作仕様
AND検知=検知出力②より出力
連続炎検知=検知出力①より出力
※AND検知後、AND確定時間内に再度炎のみを検知した場合にも検知出力①が動作します。
【個別動作】
炎と人体を個々に検知し出力するモードです。
●動作仕様
炎検知 = 検知出力①より出力
人体検知= 検知出力②より出力
●使用例
【AND動作】
放火監視
炎と人体の双方を検知したときに動作する検知出力②に音声報知機 や
フラッシュライトを接続することで、放火行為をその場で威嚇できます。
また、万が一、放火行為により連続して炎が出た場合には、連続炎検知したときに
動作する検知出力①にコントローラや自動通報装置を接続することで外部へ報知できます。
【個別動作】
屋外の炎検知と侵入者検知
炎検知・人体検知したとき個々に出力します。
この1台で炎と人体を検知したことをコントローラーへ報知することができます。
●メモリー表示灯を装備
複数のセンサーを設置されている場合でも、検知したセンサーを特定することが可能です。
メモリー表示灯は、炎検知と人体検知それぞれ装備して、検知後に約50分間メモリー表示します。
※AND動作時は炎検知のメモリーのみ表示します。
●ご使用上の注意
本機は炎に含まれる紫外線を検知して信号を出力する検出器です。
紫外線の含まれない煙や熱は検知しません。
消防用機器(火災報知器、火災警報器、火災報知設備の感知器)ではありません。
仕様
| 品名 | 炎・人感センサー |
| 品番 | ＦＰ－５５００ |
| 【炎センサー部】 | |
| 検出方式 | 紫外線検出方式（検出波長185～260nm） |
| 検知距離 | 15ｍ（正面にて4cm角火皿の炎：炎高約15cm） 10ｍ（正面にてライターの炎：炎高約7cm） |
| 検知指向角 | 約120°の円錐状（前方立体角） |
| 感度設定 | 検知タイマー 4段階（1秒、3秒、6秒、15秒） 検知感度 2段階（H〔100％〕、L〔50％〕） ※感度は個別動作設定時のみ ※AND動作時はH〔100％〕固定 |
| 表示灯（赤） | 正面窓部（内包） 検知時：赤色点灯（検知時間＋オフディレイ動作〔約2秒〕） メモリー表示時：赤色点滅（3分間）→赤色点灯（47分間） |
| 【人感センサー部】 | |
| 検出方式 | パッシブインフラレッド方式 |
| 検知エリア | 立体検知（最長部15ｍ） |
| 感度設定 | 4段階（100％、80％、50％、20％） |
| 表示灯（赤） | 正面レンズ部（内包） 検知時：赤色点灯（ワンショット動作〔約2秒〕） メモリー表示時：赤色点滅（3分間）→赤色点灯（47分間） |
| 電源電圧 | DC10～30V（極性なし） |
| 消費電流 | 25mA以下 |
| 【検知出力①】 | |
| 接点動作 | ●AND動作設定時 AND検知後、「AND確定時間」内に炎を再検知した場合に出力 （検知時間＋オフディレイ動作〔約2秒〕） または 「炎連続時間」炎を検知した場合に出力 （検知時間＋オフディレイ動作〔約2秒〕） ●個別動作設定時炎検知時出力 （検知時間＋オフディレイ動作〔約2秒〕） |
| 接点方式 | 無電圧半導体接点（ａ接点/ｂ接点切替式） |
| 接点定格 | AC / DC30V・0.25A以下（抵抗負荷） |
| 【検知出力②】 | |
| 接点動作 | ●AND動作設定時 「AND確定時間」内に炎センサーと人感センサーの 両方検知した場合に出力（最低2秒〔炎検知時間依存〕） ●個別動作設定時 人感センサー検知時出力（ワンショット動作〔約2秒〕） |
| 接点方式 | 無電圧半導体接点（ａ接点/ｂ接点切替式） |
| 接点定格 | AC / DC30V・0.25A以下（抵抗負荷） |
| 検知メモリー機能 | 検知後、表示灯が3分点滅、47分点灯 オートリセット動作（炎センサー、人感センサー個々に動作） ※表示灯「消灯」設定時は表示なし |
| 使用可能周囲温度 | －20℃～＋50℃（結露・氷結なきこと） |
| 設置場所 | 屋外・屋内（防雨構造 IP43相当） |
| 配線接続 | リード線式〔コード長 約0.5ｍ〕（電源2本、検知出力4本） |
| 質量 | 約550g（フランジ含む） |
| 外観 | 樹脂（ブラック） |
