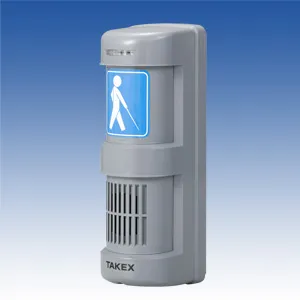

音で場所をご案内する！『誘導チャイム UD-E』
公共施設、駅、地下道など入口を音でお知らせします。
チャイムだけでなく、６種類の鳥の声を標準装備していますので、同一施設でも音を切替えて複数箇所に使用することも出来ます。
防雨構造なので、半屋外でも使用できます。
概要
新しい機能!新たな機能を設け、さらにコンパクトサイズとなりました。
特徴
●誘導音/鳥の鳴き声選択
標準のピーン・ポーン音と他6種類の鳥の鳴き声を選択できます。
●2種類の音量設定ができます。
・標準音量と指定音量2種類の設定できます。
指定音量とは次の2点により切り替わります。
①外部接点入力時(タイマー等接続します。)
外部供給電源DC12V50mAを備えています。
②昼夜判別機能が働いた場合
・時間設定4種
指定音量から標準音量に戻る時間
4種類より設定OFF,30分、60分、3時間
●昼夜判別機能搭載!
標準音量から指定音量に変わります。
明るさ調整が可能です。
盲人のための国際シンボルマーク付属
世界盲人連合が採択した盲人のための国際シンボルマーク「白い杖を突いて歩く人」を付属しています。
半屋外設置可能!
防雨構造IP43相当
半屋外でも使用可能です。
ホワイト色(W)とグレー色(G)2種類を揃えています。
仕様
| 品名 | 誘導チャイム | |
| 品番 | ＵＤ－Ｅ（Ｗ） | ＵＤ－Ｅ（Ｇ） |
| 電源入力 | ＡＣ１００Ｖ（５０／６０Ｈｚ）・３Ｗ | |
| 鳴動選択 | 誘導音、または6種類の鳥の鳴き声 コマドリ、ルリビタキ、サンコウチョウ、 コガラ、ウグイス、クロツグミ ＊設定スイッチにて7種より1種選択 （鳥の鳴き声はネイチャーサウンド・上田秀雄氏 提供の音源を採用しています） | |
| 誘導音（周波数） | ピン・ポーン（７７０Ｈｚ・６４０Ｈｚ）…１０秒１サイクル | |
| 鳴動サイクル | １０秒（誘導音、鳥の鳴き声） | |
| 音量調整範囲 | 標準音量 ： ０ｄＢ（無音）～７５ｄＢ±１０（最大）／前方１ｍ 指定音量 ： ０ｄＢ（無音）～７５ｄＢ±１０（最大）／前方１ｍ ＊それぞれ個別のボリュームにて調整可 | |
| 鳴動時間 | 接点入力時、検出入力時の指定音量鳴動時間 （リアルタイム＋オフディレイ） ＊設定スイッチにてオフディレイ時間を４種より１種選択 ［０（リアルタイムのみ）、３０分、６０分、１８０分］ | |
| 電源出力 | ＤＣ１２Ｖ/５０ｍＡ | |
| 接点入力 | 無電圧接点用 ａ接点…閉時、指定音量にて鳴動 | |
| 検出入力 | 有電圧ＡＣ１００Ｖ用…電圧検出時、指定音量にて鳴動 | |
| 昼夜判別 | 夜間判定中、指定音量にて鳴動（リアルタイム） ＊夜間判定の閾値照度をボリュームにて調整可 ・判定照度 ０ｌｘ（常時「夜間」…音量切り換え無効・指定音量のみ） ・判定照度［約５ｌｘ～約２００ｌｘ］ ・判定照度 ∞ｌｘ（常時「昼間」…昼夜判別無効） | |
| 使用可能周囲温度 | -１５℃～＋５５℃（結露・氷結なきこと） | |
| 配線接続 | 端子式 | |
| 設置場所 | 屋内・屋外（防雨構造 ＩＰ４３相当） | |
| 質量 | 約６２０g | |
| 外観 | 樹脂：ＵＤ－Ｅ（Ｗ）ホワイト | 樹脂：ＵＤ－Ｅ（Ｇ）グレー |
