2026.03.17

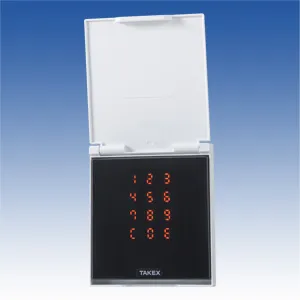

テンキーの数字位置が毎回変わる『マジカルテンキーユニット DMT-003D-W』
使用している間にキーの汚れで暗証番号を特定させないので、セキュリティ性が格段にアップ！
テンキー部はガラス製タッチパネルを使用していますので、耐久性抜群です。
白、黒のバージョンがあり、設置場所に合わせて選択いただけます。
概要
使うたびにパネル上のテンキーの数字の位置が変わる、
ハイセキュリティなテンキーです。
特徴
●表示位置が毎回変わります
テンキー表示は6パターンあり、使うたびに表示位置が変わりますので、
特定の場所が変色・摩耗することがありません。
※設定により、数字の配列そのものをランダムに表示することもできます。
●覗き見防止機能
テンキー操作部は特殊フィルムを採用していますので、第三者に暗証番号を覗き見される心配はありません。
●操作禁止機能
外部からの接点信号でテンキー操作を禁止することができますので、防犯システムに連動して警備中は入室できないといった運用が可能です。
●いたずら防止機能
暗証番号を5回連続で間違えると警告音が10秒間鳴動するとともに3分間操作ができなくなりますので、いたずらによる電気錠の不正解錠を抑止できます。
●使い勝手が良い機能・仕様
・制御器1台に対し操作器を2台まで接続できますので、入退室両面の制御が可能です。
・停電が起きても暗証番号などの設定が消えることはありません。
・操作部は保護等級IPX5ですので、建物外壁などの直接雨のかかる場所に設置可能です。
・テンキー表示LEDの輝度を変更することができますので、屋外に設置した場合も高い視認性を確保できます。
・テンキー操作部は強化ガラス製タッチパネル方式を採用していますので、傷に強く、高い耐久性を備えています。
・操作器のカバーはホワイトとブラックの2カラーバリエーションとなっていますので、設置場所に応じて選択が可能です。
・面付ボックスを標準で付属しています。
●マジカルテンキーユニットDMT-001との互換性について
・DMT-003C(制御器)に対してDMT-001・D(操作器)はVer.3.3以上であれば互換性があります。
・DMT-003D(操作器)に対してDMT-001・C(制御器)はVer.3.3以上であれば互換性があります。
※上記の組み合わせで使用する場合、DMT-001の動作仕様に限定されたご使用方法となります。
仕様
| 品名 | マジカルテンキー操作器 | マジカルテンキー制御器 | |
| 品番 | ＤＭＴ-００３Ｄ-Ｗ/ＢＬ | ＤＭＴ-００３Ｃ-１００Ｖ | ＤＭＴ-００３Ｃ-２４Ｖ |
| 電源電圧 | 制御器より供給 | AC100V±10% 50/60Hz | DC21.6～26.1V ※1 |
| 消費電力／電流 | － | 待機時1.5W、動作時5W | 240mA 以下 |
| 暗証番号 | 2～12 桁 9 種類（制御器で設定） 002 モードは4 桁固定9 種類 | ||
| 出 力 | 無電圧接点出力(a/b 切替式) 接点容量：DC24V 0.1A 以下 | ||
| 出力時間 | 00(暗証入力毎反転)，0.5 秒，3 秒，10 秒，20 秒(出荷時：0.5 秒) (制御器で設定) | ||
| テンキー停止入力 | 無電圧接点入力(a/b 切替式) | ||
| 配線接続 | 端子式（スクリューレスタイプ） | ||
| 表 示 | 4×3 テンキーを5×5 配列内でブロック移動表示 | 7 セグメントLED×4(状態、設定メニュー、設定を表示) | |
| 覗き見防止機能 | あり | － | |
| 各種設定メニュー (制御器で設定) | ・管理用暗証番号(4～9 桁1 種類、002 モードは4 桁固定) ：制御器の各種設定メニューに入るための暗証番号(出荷時：無) ・テンキー使用許可/停止切替機能(出荷時：許可) ・動作モード003 モード/002 モード切替機能(出荷時：003 モード) ※2 ・出力時間切替機能 ・接点出力a/b 切替機能(出荷時：a 接点) ・テンキー停止入力a/b 切替機能 ・いたずら防止ON/OFF 機能(出荷時：ON) ※3 ・テンキー配列固定表示/ランダム表示切替機能(出荷時：固定表示) ※4 ・パスワードロック ：操作器テンキー表示輝度およびブザー音量変更モードに入るためのパスワード 有/無切替機能(出荷時：無) ※4 | ||
| 操作器輝度・音量 (操作器で設定) | テンキー表示輝度、ブザー音量をそれぞれ「1(低輝度)」、「2(標準)」、「3(高輝度)」 および「0(無音)」、「1(小)」、「2(大)」の3 段階から選択設定可能(テンキー操作にて) (出荷時輝度設定：2、音量設定：2) ※5 | ||
| 新旧接続互換 | ・DMT-003D にDMT-001・C を接続する場合、制御器のバージョンはVer.3.3 以上 ・DMT-003C にDMT-001・D を接続する場合、操作器のバージョンはVer.3.3 以上 | ||
| ・制御器～操作器間 ・テンキー停止入力 最大配線距離 | Φ0.65mm 配線材料使用時 ： 最大50m Φ0.9mm 配線材料使用時 ： 最大100m Φ1.2mm 配線材料使用時 ： 最大180m | ||
| 使用可能周囲温度 | -10℃～+50℃ | 0℃～+50℃ | |
| 使用可能周囲湿度 | 30～95%RH (結露・氷結なきこと) | 30～95%RH (結露なきこと) | |
| 設置場所 | 屋内・屋外 (保護等級IPX5 相当) | 屋内 | |
| 質 量 | 約380g | 約300g | 約200g |
| 外観 ※6 | 樹脂(ホワイト/ブラック) 強化ガラス(ブラック) | 樹脂(ホワイト) | |
※1 電源装置との間の配線距離は30m 以内。
※2 DMT-003C にDMT-001・D を接続する場合に002 モードに設定。(002 モードは暗証番号4 桁固定9 種類)
※3 暗証番号５回連続NG 時、警報音10 秒鳴動および3 分間入力受付不可。(002 モードではＯＮ固定)
※4 002 モードでは使用不可。
※5 輝度設定を「3(高輝度)」とした場合、覗き見防止機能の効果がなくなります。
※6 ホワイト色は日本塗料工業会K-7590A 近似色、ブラック色はGN-10 近似色。
