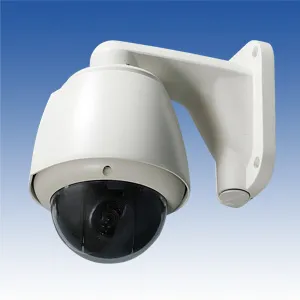

広範囲な監視を可能にした屋外PTZカメラ！『AHD PTZカメラ PTZ-910AH』
光学１０倍ズームレンズ搭載で細部まで鮮明な映像が得られます。
夜間は自動的に白黒に切り替わり、低照度下でもくっきりとした映像を映し出します。
概要
AHDプリセットドームカメラに光学10倍ズームレンズとデイナイト機能を搭載!
ファン搭載のハウジング一体型構造により屋外の壁面設置が可能!
特徴
●2メガピクセルCMOSセンサーを搭載
2メガピクセル1/2.8型プログレッシブスキャンCMOSセンサーを採用し解像度1920×1080の高精細な画像表示を実現。
●同軸ケーブルで画像を伝送
フルHD映像を同軸ケーブル伝送。遅延の無いフルハイビジョンの映像をモニタリングすることができます。
ケーブル種類 : 5C-2V・5C-FB、推奨配線距離 : 250mまで(最大500mまで)
ケーブル種類 : 3C-2V、 推奨配線距離 : 150mまで(最大300mまで)
※最大配線距離は、配線距離を保証するものではありません。使用する同軸ケーブル・コネクタおよび、設置環境などにより、配線距離が短くなる場合がありますので、ご注意ください。
●光学10倍ズームレンズを搭載
オートフォーカス機能内蔵の光学10倍ズームレンズ(f=5.1～51mm)の搭載により、細部まで鮮明な画像が得られます。さらに、デジタル32倍ズームとの併用により、最大320倍までのズームが可能です。
f=5.1mm～51mm、水平54°～4.9°、垂直31°～4.0°
●プリセットポジション設定機能
最大121箇所のプリセットポジションをあらかじめ設定でき、見たい場所を素早く映し出すことが可能です。また、アラーム入力を4系統装備し、アラーム信号が入力されると、あらかじめ設定されたプリセットポジションに移動させることができます。
●ハウジング一体型構造
屋外の壁面設置が可能で、ファンを搭載しています。
●電子感度アップ機能
電子感度アップ(最大4倍)を搭載していますので、低照度下でもより鮮明な画像が得られます。
●多彩な監視モード
パン・チルト・ズームなどの連続操作を記録させて同じ軌跡を監視するパターンモード、指定した2つのポジション間をオートパンで監視するスキャンモード、登録したプリセットポジションを順番に切替えて監視するツアーモードを搭載しています。
●AHD・アナログ映像信号を同時出力可能
AHD映像信号に加えて、アナログ映像信号を同時に出力が可能。AHD用レコーダーだけでなく、既存のアナログ用レコーダーにもご使用いただけます。
●同軸重畳制御(UTC)機能
同軸重畳制御機能により、弊社製AHDレコーダーと同軸ケーブルで接続するだけで、レコーダー側からカメラのPT Z制御やOSD設定が可能です。
●カメラ制御
専用コントローラVSP-5000または弊社デジタルレコーダーの接続により、最大255台のカメラ制御が可能です。
●プライバシーゾーン機能
監視エリア内で撮影をしてはいけない画像の任意の場所にマスク(8箇所)をかけて映像を隠すことができる、プライバシーゾーン機能を搭載しています。
仕様
| 品名 | ＡＨＤ ＰＴＺカメラ |
| 品番 | ＰＴＺ－９１０ＡＨ |
| 撮像素子 | １／２．８型 ＳＯＮＹ ＳＴＡＲＶＩＳ ２メガピクセル プログレッシブスキャン Ｃ－ＭＯＳセンサー |
| 画素数 | 総画素数 ：１９４５（Ｈ）×１１０９（Ｖ） （約２１５万画素） 有効画素数：１９４５（Ｈ）×１０９７（Ｖ） （約２１３万画素） |
| 解像度 | １９２０×１０８０ |
| フレームレート | フルＨＤ（１０８０ｐ）：３０ｆｐｓ |
| 映像出力（ＡＨＤ） | ＡＨＤ２．０ ７５Ω （ＢＮＣコネクタ） |
| 映像出力（アナログ） | ＶＢＳ１．０Ｖ（ｐ-ｐ）７５Ω（ＢＮＣコネクタ） |
| 推奨照度 | カラーモード５ｌｘ Ｆ：１.６ ※１ |
| 最低被写体照度 | ０．２ｌｘ （カラー、５０ＩＲＥ、Ｆ：１.６、電子感度ＵＰ＝オフ、出荷時設定） ０．０５ｌｘ （カラー、５０ＩＲＥ、Ｆ：１.６、電子感度ＵＰ＝４倍） ０．００５ｌｘ （白黒、 ５０ＩＲＥ、Ｆ：１.６、電子感度ＵＰ＝オフ、白熱灯） ０．００１５ｌｘ（白黒、 ５０ＩＲＥ、Ｆ：１.６ 電子感度ＵＰ＝４倍、白熱灯） ※１ |
| シャッタースピード | １／３０～１／３０，０００秒 |
| フリッカーレス | オート／オン／オフ 切替 |
| ゲインコントロール | レベル調整可 |
| 電子感度アップ | オフ／２倍／４倍 切替 |
| ホワイトバランス | オート／ワンプッシュ／マニュアル／屋内／屋外 切替 |
| 逆光補正 | オフ／ＢＬＣ／ＷＤＲ 切替 |
| ハイライトコントロール | オン／オフ 切替 |
| ノイズリダクション | オフ／低／中／高 切替 |
| デイナイト機能 | オート／カラー固定／白黒固定 切替 |
| 揺れ低減機能（ＤＩＳ） | オン／オフ 切替 |
| プライバシーマスク | 最大８ヶ所設定可能 |
| モーション検知 | オン／オフ 切替 |
| 装着レンズ | 光学１０倍ズームレンズ 広角 ｆ＝５．１ｍｍ、Ｆ：１．６ ～ 標準 ｆ＝５１ｍｍ、Ｆ：１．８ 水平：５４°～４．９゜ 垂直：３１°～４．０゜ ※２ |
| フォーカス調整 | オート／ワンプッシュ／マニュアル 切替 |
| デジタルズーム | ３２倍（光学ズームとの組み合わせで最大３２０倍） |
| 可動範囲 | 水平：３６０°（エンドレス） 垂直：－１°～１８０° |
| 動作速度 | 水平：３００°／秒 垂直：３００°／秒 |
| プリセットポジション | 最大１２１ポジション可能 |
| オートモード | ツアー／スキャン／パターン／オートパン／シーケンス |
| 通信方式 | ＲＳ－４８５（ＰＥＬＣＯ－Ｄ）、Ｐｅｌｃｏ－Ｃ |
| アラーム入力 | ａ接点 ４系統 |
| 電源電圧 | ＤＣ１２Ｖ±１０％ （ＡＣアダプター付属） |
| 消費電流 | ６５０ｍＡ |
| 使用可能周囲温度 | －１０℃～＋５０℃（結露なきこと） |
| 防塵・防水性 | ＩＥＣ規格 ＩＰ６６準拠 |
| 設置場所 | 屋内／屋外 |
| 取付方法 | 壁面設置 |
| ファン | あり（常時動作） |
| 外形寸法 | 約φ１５０×Ｈ２５０×Ｗ２２５ｍｍ |
| 質量 | 約２，２００ｇ |
| ファン | あり（常時動作） |
※１：フリッカーレス時は推奨照度と最低被写体照度が約２倍となります。
※２：装着レンズの垂直画角、水平画角はモニターのオーバースキャン率など、モニターの仕様により多少異なる場合があります。
